TD-E
Torno automático a cames com variação eletrônica de velocidade, Modelo TD16/26/36 E
- Árvore principal:
- Usinagem de peças a partir de barras cheias de até 26 mm, e tubos de até 36 mm
- Simultaneidade de operações, imbatível em produtividade
- Construção modular com grande variedade de dispositivos para aplicações especiais
- Torno automático desenvolvido visando a produção completa de peças de maior complexidade
- Alta precisão na usinagem
- Rotação do fuso ajustável eletronicamente sem escalas até 8.000 rpm; dispensa a ajustagem das rotações através de troca de polias
- Eixos de comando:

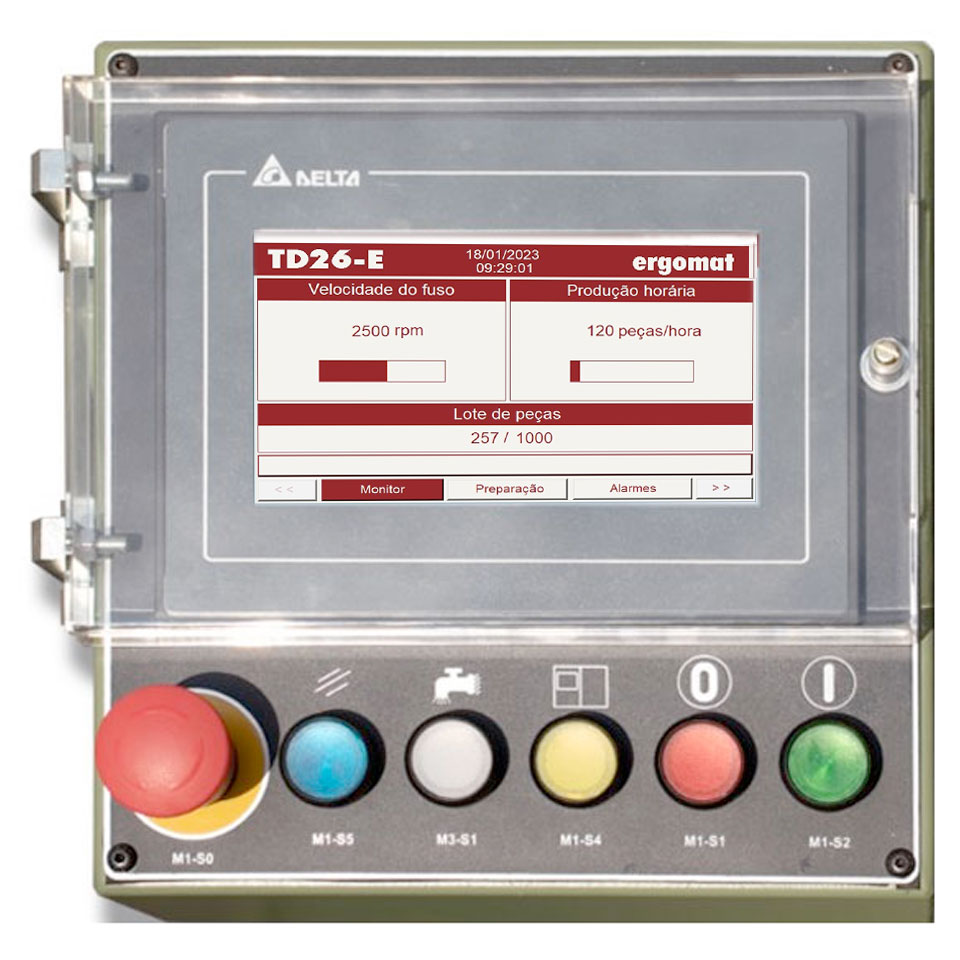

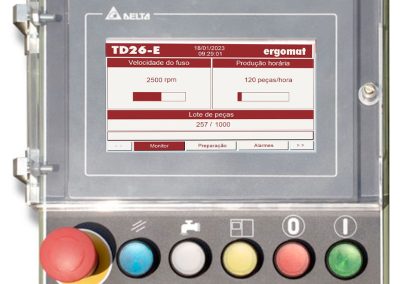

- Ajuste da produção horária através de servo-motor de 44 a 1.753 peças/hora, sem escalas; dispensa a troca de engrenagens
- Relação torque/rotação da árvore otimizável para diferentes esforços de corte
- Preparação mais rápida da máquina
- Conforto operacional
- Baixo nível de ruído
- Treinamento de operação e de cálculo de curvas
- Peças de reposição originais
- Assessoria técnica
- Assistência técnica permanente
| Modelo | TD 16 | TD 26 / TDF 26 | TD 36 | |
|---|---|---|---|---|
| Passagem de barra | ||||
| Redonda | mm | 16 | 26 | 36* |
| Sextavada | mm | 13 | 22 | 31* |
| Quadrada | mm | 11 | 18 | 25* |
| Distância máxima pinça / contra-ponta | mm | 285 | ||
| Curso máximo do dispositivo de tornear longitudinal (LEV) | mm | 70 | ||
| Produção horária | pçs/hora | 27 a 2370 | 22 a 1882 | |
| Potência do motor principal | kW /cv | 3,0 / 4,0 | ||
| Rotação máxima do fuso | rpm | 8000 | 4750 | 4000 |
| Curso máximo dos carros verticais | mm | 35 | ||
| Curso máximo dos carros horizontais | mm | 35 | ||
| Dimensões | ||||
| Comprimento x largura x altura** | mm | 1520 x 665 x 1640 | ||
| Peso líquido aproximado | kg | 840 | ||
| * Dimensões máximas para tubos | ||||
| ** Sem alimentador de barras |
