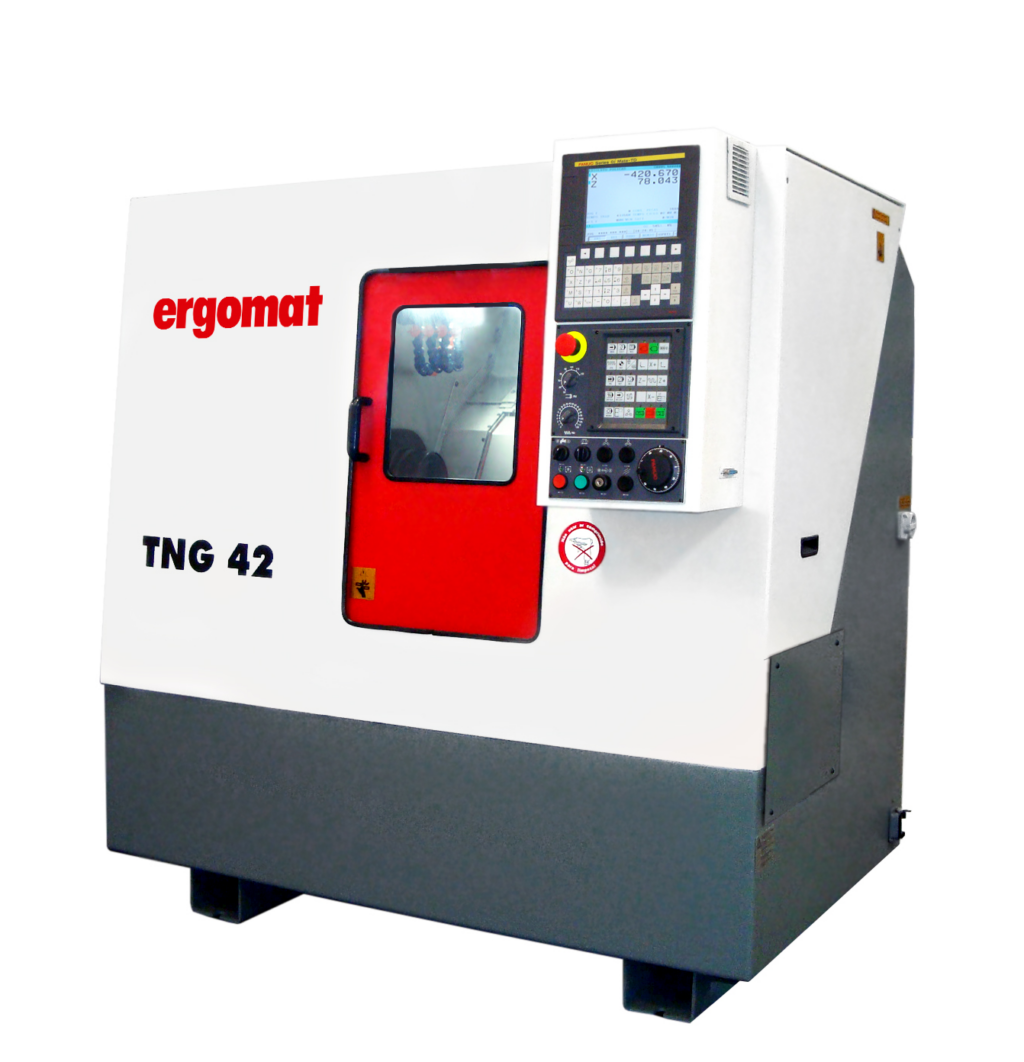

Torno automático universal CNC tipo “Gang”
- Construção compacta com barramento inclinado de 60º oferece grande conforto operacional e eficiente saída dos cavacos e fluxo do líquido refrigerante.

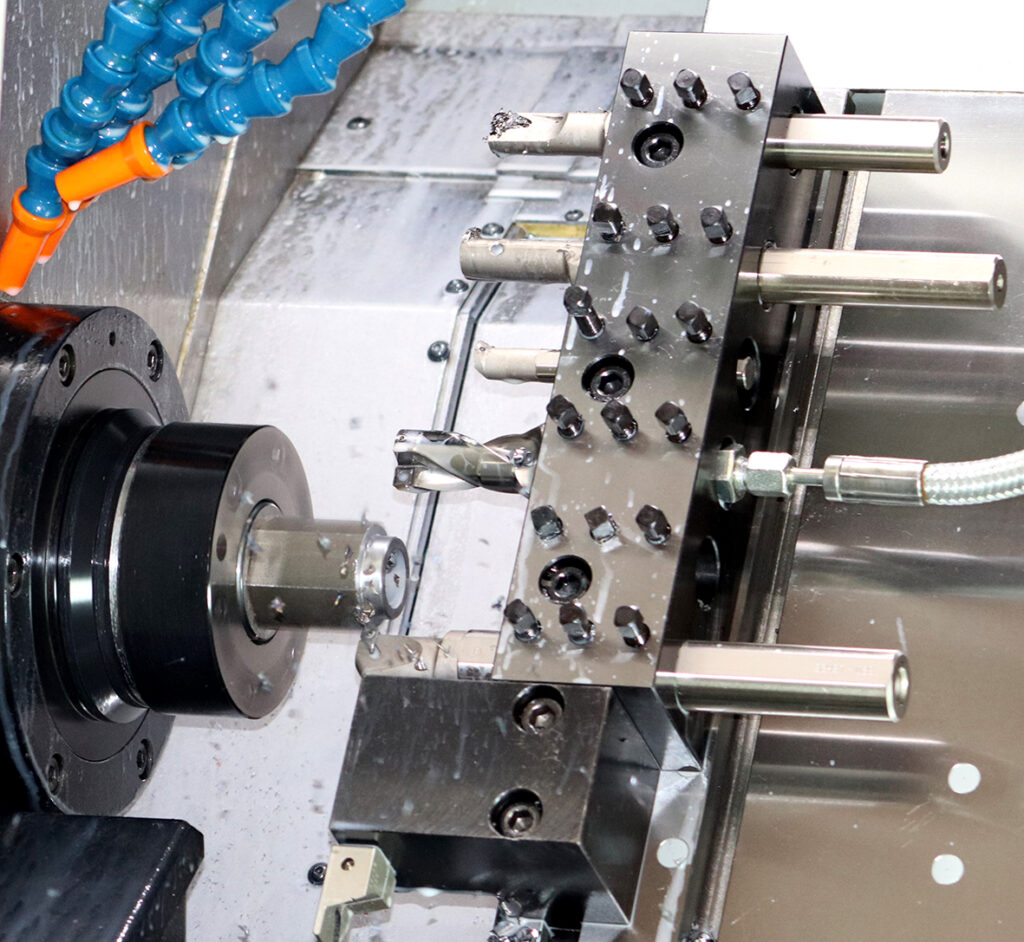

- Mesa porta-ferramenta tipo “gang” com até 10 posições favorece curtos tempos de cavaco a cavaco.
- Blocos porta-ferramenta de troca rápida reduzem os tempos de preparação

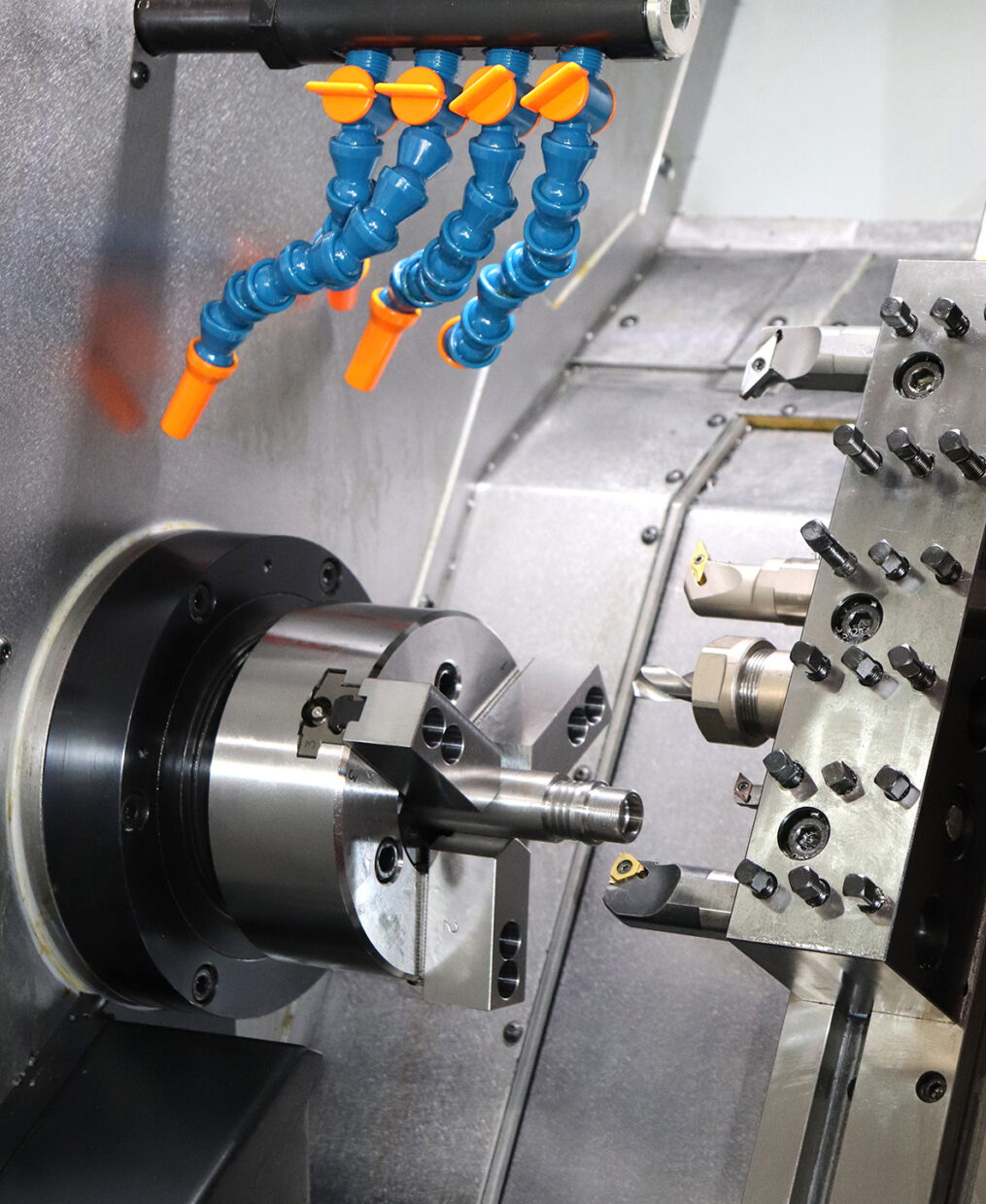

- Usinagem a partir de barras até 42 mm de diâmetro ou para peças pré-formadas através de placa de fixação de 135 mm de diâmetro.
- Sujeição hidráulica para pinças.
- Carro cruzado desliza sobre guias lineares de alta precisão.
- Grande economia de espaço
- Acessórios opcionais
- Dispositivo de separação de peças.
- Transportador de cavacos.
- Placas de fixação.
- Magazine automático de barras.
| Modelo | TNG 42 | |
|---|---|---|
| Diâmetro de volteio sobre a mesa porta-ferramentas | mm | 70 |
| Diâmetro da placa de fixação | mm | 135 |
| Curso transversal livre – X | mm | 352 |
| Curso longitudinal livre – Z | mm | 250 |
| Diâmetro do nariz da árvore | mm | 92 |
| Diâmetro passagem para barra | mm | 42 |
| Rotação máxima do fuso | rpm | 5000 |
| Potência do motor principal (contínua 100%) | kW/cv | 5,5 / 7,4 |
| (intermitente 25%) | kW/cv | 7,5 / 10,0 |
| Avanço rápido – eixos X / Z | m/min | 18 / 30 |
| Mesa porta-ferramentas tipo | Gang | |
| Nº máximo de ferramentas | 10 | |
| Comando numérico | Fanuc 0i – TF | |
| Comprimento x largura x altura* | mm | 1.770 x 1.130 x 1700 |
| Peso líquido aproximado | kg | 2.500 |
* Sem alimentador de barras
